安爾法助力井工煤礦提升

設備智能運維和生產安全！

—— Keep Running Never Stop ——

背景

目錄

一

監測目標

二

監測原理

三

系統架構

四

監測方案

安全，是一座礦山生產發展的底線，通過安爾法煤礦井下設備預測性維護系統，可實現工頻故障、電氣故障、機械部件損傷等類型故障的監測，為安全生產保駕護航。

①發現故障的早期征兆，以便企業采取有效的維護措施，避免重大安全事故的發生；

②分析故障原因，確定故障根源并預測損傷部件使用壽命，協助制定檢維修計劃；

③通過長期有效的監測，優化設備檢維修工作計劃，統籌安排人力以及備件的準備，降低管理成本，實現備品備件采購計劃的合理安排；

④通過在線監測的預知維修實現前瞻性維護，避免非計劃停機，提高設備的可利用率，避免因此造成的生產損失和維修成本；

⑤幫助企業積累設備運行數據，建立失效模式，改善后續設計。

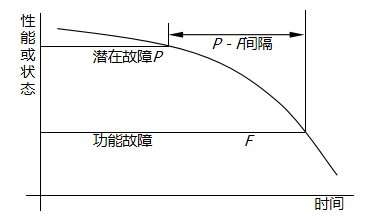

機械設備，尤其是帶動力或旋轉設備，對于組件共振、不平衡、不對中、潤滑油污染、齒輪嚙合故障、電機葉片故障、定子故障、轉子故障、軸承故障等都伴隨著振動信息的變化，設備故障的發生發展過程有其客觀的規律，一般說來，設備在使用過程中，其性能或狀態隨著使用時間的推移而逐步下降。

當故障達到一定程度，就表征出聲音的變化，人工巡檢時也主要通過聲音來辨別設備是否存在故障。

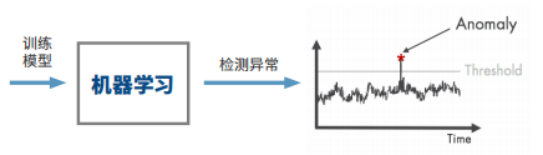

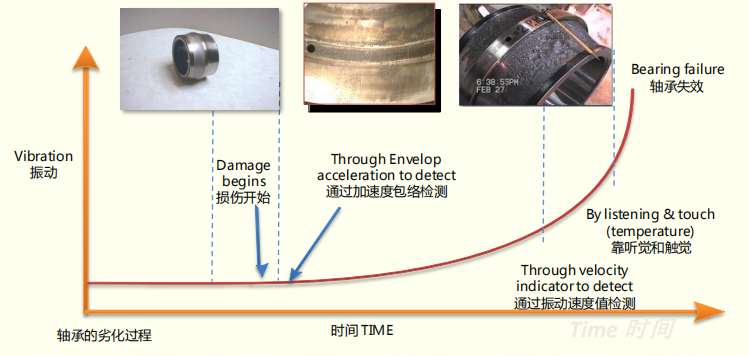

但當通過聲音發現設備存在故障時，設備故障就已經達到不可逆轉的地步，我們可以用振動傳感器對設備進行監測，利用傳感器的靈敏性，配合智能算法，在故障早期就加以異常識別。

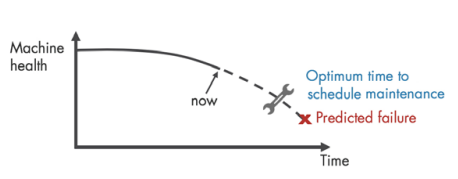

并對監測數據進行趨勢管理，預測監測數據超出設備正常運行允許值的時間，提前安排維修，避免故障惡化，避免突發事故的發生。

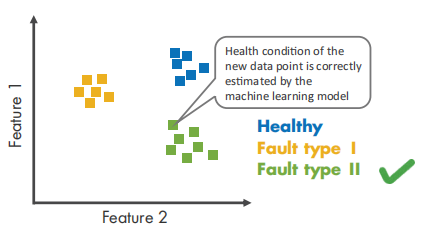

利用長期監測數據，提前設備故障特征，對異常數據進行故障特征匹配，判斷設備可能出現什么樣的故障，指導設備進行維護。

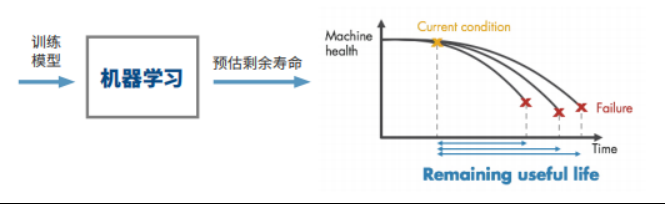

并利用訓練的設備模型，可預測設備剩余生命，如下圖所示

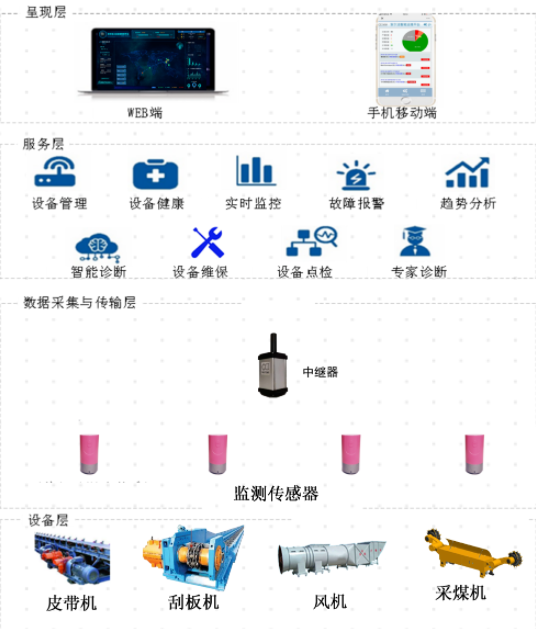

對于煤礦井下設備，如皮帶運輸機、刮板機、風機、采煤機、泵等核心設備，根據設備運行特點，增加監測傳感器，采集設備運行數據，數據通過礦井監測網絡傳輸?shù)綉?yīng)用服務器，進行數據處理、故障分析等應用，系統架構圖如圖所示：

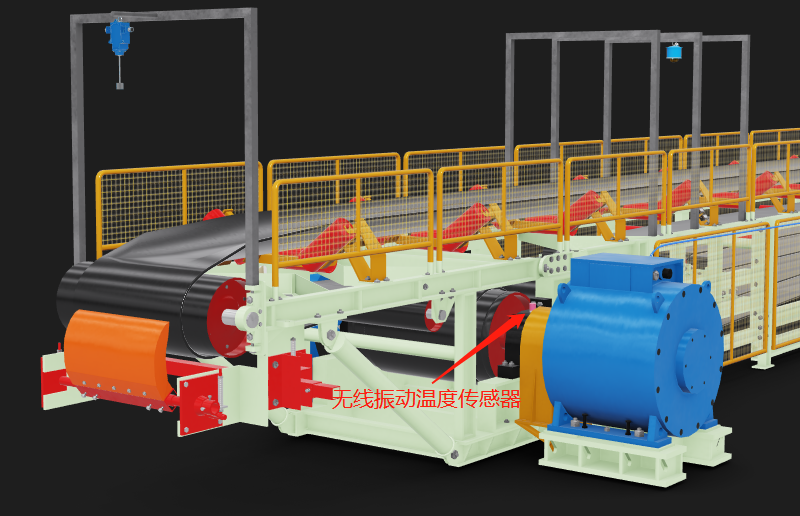

在皮帶運輸機的電機、減速機上、驅動滾筒上加裝無線振動溫度傳感器，采集設備運行過程中振動溫度數據，傳感器采集的數據通過無線傳輸給中繼器。中繼器安裝在適合區域，一個中繼器可以接收多個傳感器傳輸?shù)臄?shù)據。中繼器將傳感器信號轉換成以太網，通過礦井監測網絡傳輸給數據服務器，進行數據處理、存儲等。

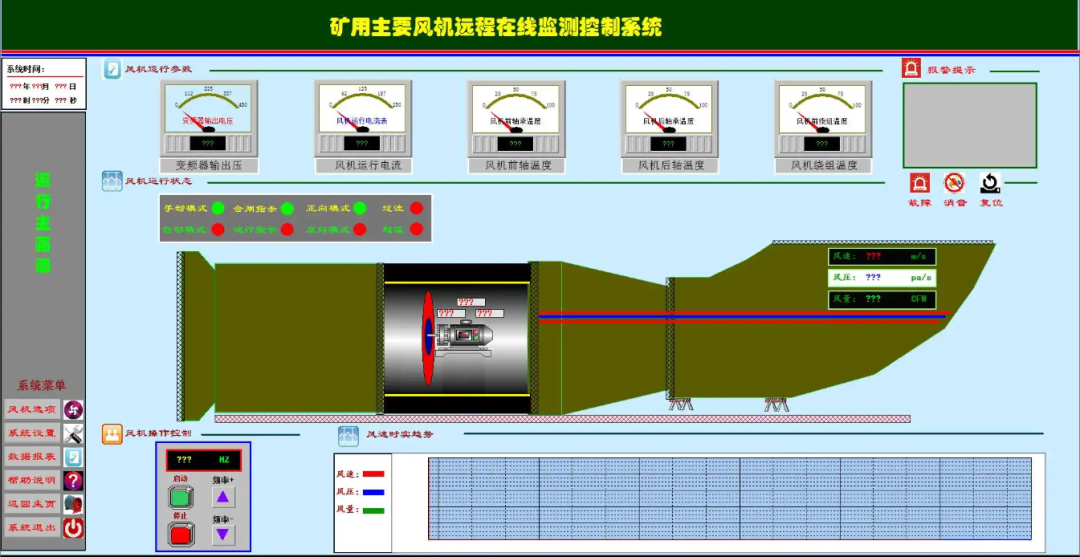

煤礦的通風系統又被稱為其“呼吸系統”，它的正常運行對于保證礦井的安全有著十分重要的促進作用。安爾法對通風機工作狀態進行在線監測。采集、顯示通風機房各設備運行的工藝參數、電氣參數、電氣設備運行的狀況。監測參數包括風機的入口靜壓、風量、瓦斯?jié)舛取L機軸承溫度、電機軸承溫度、電機繞組溫度，風機振動、噪音，電機功率、電流、電壓、功率因數；風機閘門開關狀態，制動器開關狀態，風機主電機開停信號及正反轉信號，高壓柜斷路器合、分閘位置、彈簧機構儲能狀態、接地開關及實驗位置、故障報警、事故跳閘、保護裝置異常等信號。實時顯示風機運行的工況點和效率，保證生產安全進行。

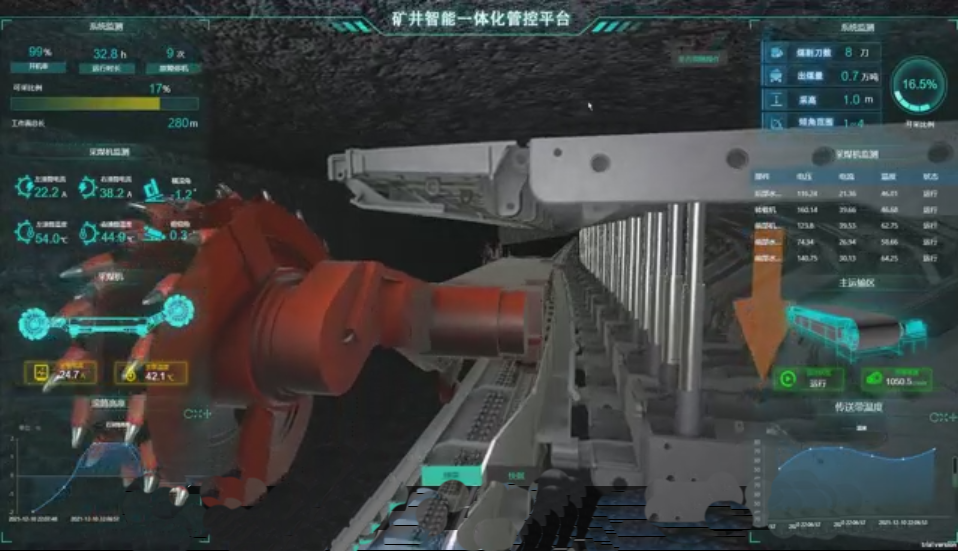

安爾法可對采煤機工作狀態進行在線監測，監測參數包括包括位姿感知、運行環境狀態感知、機載視頻感知、人員臨近識別、智能防碰撞檢測、直線度感知、基于振動的煤巖識別感知。監測傳感器主要包括流量傳感器、傾角儀、油位傳感器、編碼器、振動傳感器、壓力傳感器、礦用攝像儀、溫濕度傳感器、瓦斯傳感器。提升綜采面采掘工作的安全性和穩定性，實現采煤機故障在線診斷、設備全生命周期管理，為全面高效完成安全生產目標奠定了基。

為了保證采煤設備的安全、穩定及長周期運行，更加科學地進行設備檢修及維護，安爾法對煤礦關鍵設備加裝在線監測系統，以實現設備運行數據的 24 小時不間斷采集，通過系統自動實時分析及遠程診斷專家輔助數據分析，實時掌握設備的實際狀態，通過完善的智能報警策略，第一時間發現設備異常，以更從容的準備備件、安排檢修計劃等，減少關鍵設備的非計劃停機時間，避免安全事故發生。同時通過加裝在線監測系統，所有的數據分析和診斷工作，交由專業系統以及遠程診斷專家承擔，確保報告的準確性和有效性。
