煤礦智能化開采

煤巖識別

COAL-ROCK RECOGNITION

前言

在煤炭綜采過程中，煤巖突變經常導致開采難度增加，設備磨損加劇，這不僅增大了采煤機械的故障率，還導致煤礦貧化率居高不下，從而降低了煤炭生產效率。在綜放工作面中，巖石強度高、密度大，巖石長期的垮落沖擊極易對支架造成損傷，既增加了后續的分選難度又造成了巷道安全隱患，此外開采深度的不斷增加為煤炭高效生產帶來了挑戰，因此國家提倡無人化/智能化開采達到高產、高效、安全目標，進而保障煤炭的穩定供給。而實現煤礦智能化開采，首先要解決煤巖識別的難題，這也是國家能源科技“十二五”規劃中提出的重點待解決問題，無論在綜采工作面還是綜放工作面，煤巖識別技術都是制約煤炭智能開采的關鍵難題，并且由于巖石占比增加，這也致使后續煤炭分選工藝復雜，高能耗，高污染，低效率。因此安全、高效的煤巖識別技術對于提高煤炭產出率與質量至關重要。

成都安爾法自主研發的基于P波定向能聚焦相控陣?yán)走_(dá)的礦井綜采工作面煤巖界面識別系統就為上述難題找到了解決方案。

什么是相控陣?yán)走_(dá)？

相控陣?yán)走_(dá)又稱作相位陣列雷達，是一種以改變雷達波相位來改變波束方向的雷達，因?yàn)槭且噪娮臃绞娇刂撇ㄊ莻鹘y(tǒng)的機械轉動天線面方式，故又稱電子掃描雷達。

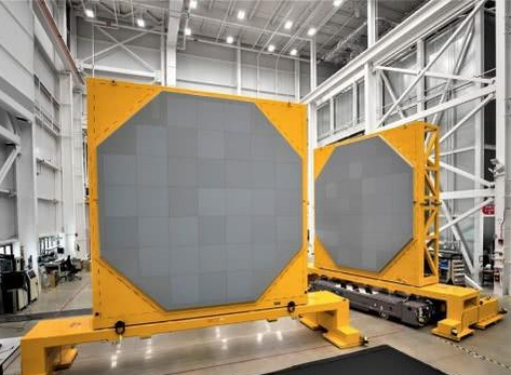

相控陣?yán)走_(dá)（圖源于網絡，侵刪）

它具有以下優點：

（1）波束指向靈活，能實現無慣性快速掃描，數據率高；

（2）一個雷達可同時形成多個獨立波束，分別實現搜索、識別、跟蹤、制導、無源探測等多種功能；

（3）目標容量大，可在空域內同時監視、跟蹤數百個目標；

（4）對復雜目標環境的適應能力強；

（5）抗干擾性能好。

因此，相較于其它煤巖識別技術，采用相控陣?yán)走_(dá)裝置的雷達波照射技術在實際使用中，它能做到實時連續有效探測頂板、底板，并具有超前切割地質構造的技術特點。真正做到了隨采隨探，實時探測信號，指揮采煤機搖臂高低，智能化作業，符合國家對煤礦安全生產、增產增效的要求。為數字化礦山智慧化生產平臺建設奠定了基礎。

基于P波定向能聚焦相控陣?yán)走_(dá)的

煤巖識別技術的特點

該技術采用采用非接觸式屏蔽天線，可實時動態的獲取1.5m內的煤巖界面信息，探測精度達到2cm，連續探測誤差<5%,目前能夠做到探測深度3.5m,誤差<7%。，設備能直接固定在采煤機箱體上，隨機移動，隨采隨探，天線具備抗干擾能力。

系統具備以下功能：

構建三維地質模型

可構建動態自?xún)?yōu)化的工作面精確三維地質模型。該軟件已與龍軟GIS互通協議，可以構建動態自?xún)?yōu)化的工作面精確三維地質模型，隨采隨更新，為礦山地質信息提供精確的實時更新。

超前探測采煤壁的地質構造

超前探測采煤壁的地質構造。利用高精度的煤巖識別技術，可連續實時探測回采工作面，頂板煤巖探測、底板煤巖探測、回采工作面煤巖探測，以及可能存在的開采風險，做到提前感知，隨采隨探。

自主智能割煤

自主智能割煤。通過探測的煤巖圖像特點對比工作面三維地質模型和實際數字模型，在綜合分析煤層變化趨勢、工作面平直度、當前割頂?shù)浊闆r、采煤機運行等數據基礎上，通過優化算法制定后續割煤策略，給出下一刀割煤滾筒曲線，實現自主智能割煤。

反演后渲染煤巖波形圖

反演后渲染的富水異常區波形圖

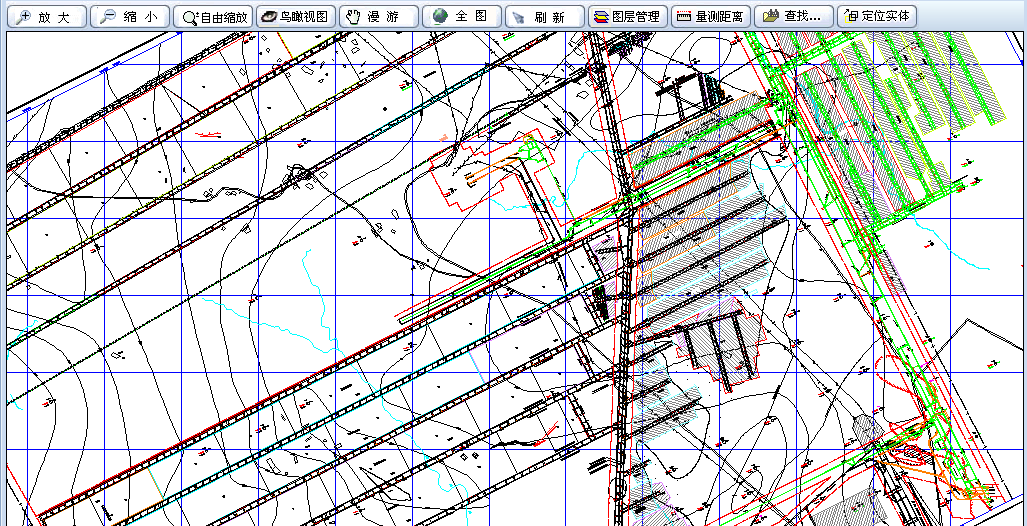

GIS圖

根據某礦智能生產礦井的模式，加強建立智能化回采工作面的煤巖識別裝置，有效的解決采煤機滾筒安全生產問題已是迫在眉睫。因此我們將基于P波定向能聚焦相控陣?yán)走_(dá)的煤巖識別技術應用到此煤礦上，得到如下結果：

采集的波形圖（具有明顯的煤巖分界線）

與礦山GIS地質圖結合

指導三維生產工作面

小結

煤巖界面識別系統是煤礦生產，回采工作面，地質透明化的重要應用環節。是形成無人化、少人化工作面安全生產重要技術。也是實現數字化礦山、智慧化生產平臺、智能化采煤的重要基礎。實現回采工作面智能化裝備，安全生產新模式，提高產能和生產質量，符合國家的政策規定要求，具有十分重要的意義和必要性。
